3.1技术路线

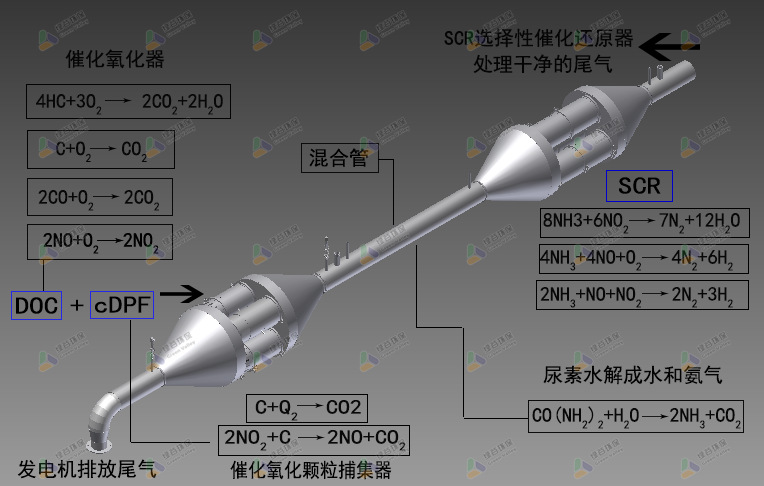

根据项目的要求和实际排放情况，绿谷净化确定了“SCR+ASC”的技术路线来达到项目的要求。项目的技术路线如下图：

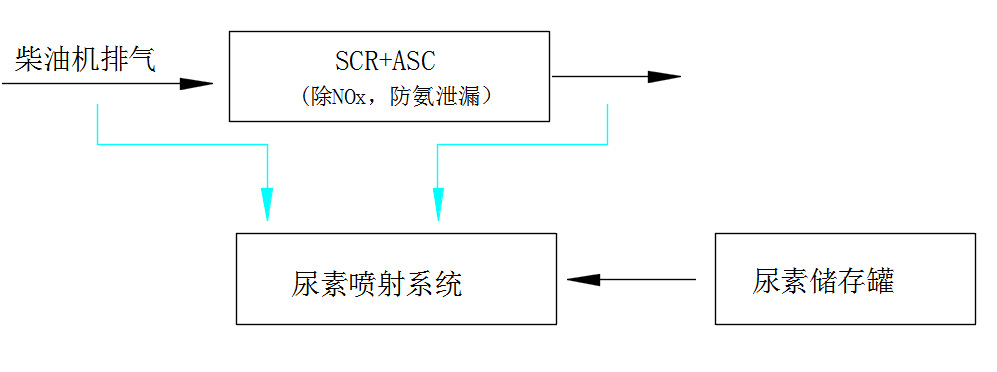

SCR+ASC技术路线图
通过该技术路线，能够有效减少气体发动机的氮氧化合物（NOx）：有效处理氮氧化合物（NOx）在90%以上，催化装置需要定期添加尿素等还原剂，运行的成本大约为燃油消耗量的3%-5%。并且背压低，在使用过程中几乎不会出现背压增加的现象。
3.2 SCR的结构和作用：
3.2.1、SCR技术
SCR技术是通过一套控制系统，通过实时监测发动机排放的NOx的数量，而指挥系统中的尿素泵射相匹配的尿素溶液（作为还原剂），通过SCR的催化剂使得排放气体中的NOx被还原成对于人体无害的氮气和水。
SCR整体催化剂是将SCR催化剂涂覆在蜂窝陶瓷的载体上，然后将整个载体封装在发动机的排气消声器中进行工作。

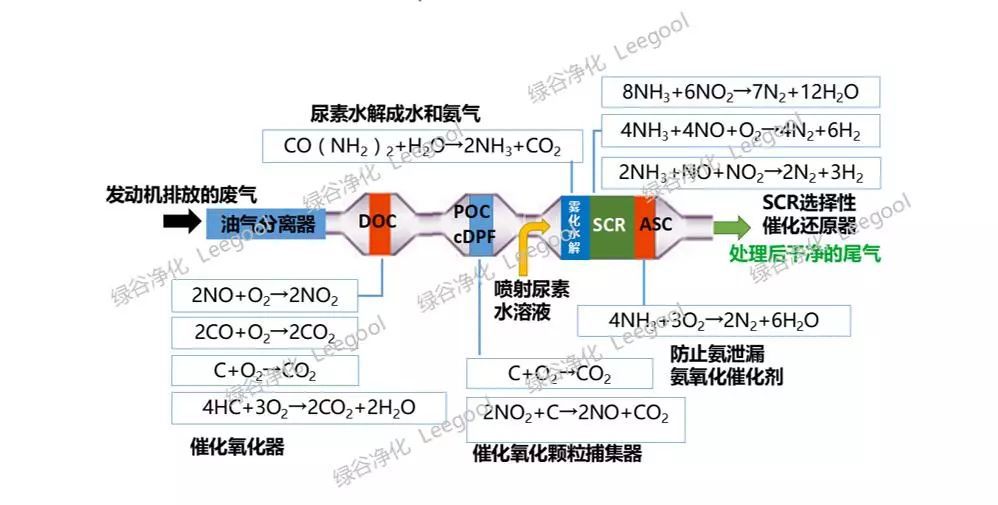

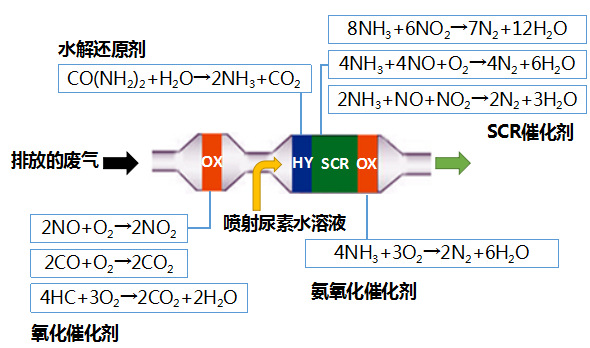

3.2.2、SCR催化剂工作原理图
3.2.3、SCR催化剂工作的特点
SCR催化剂作为通用的脱硝催化剂，与其他的技术相比（如NSCR、LNT等）有如下特点：
（1）还原剂不易被氧化，相对还原剂的成本较低
（2）SCR催化剂对硫不敏感，适用的范围广，特别是油品较差的适用环境；
（3）控制策略相对较为复杂，但是对于再用的发动机，可以使用闭环的系统，无需与发动机进行通信，也可以降低控制策略的复杂程度；对于排气温度有一定要求，催化剂的低温性能较差。
3.2.4、 SCR催化剂的转化效率
SCR催化剂的转化效率是体现催化剂性能的重要标志，其中起燃温度和温度窗口是催化剂的三个重要指标。
3.2.4.1、起燃温度
即催化剂达到50%的转化效率时的温度。目前普遍使用的钒基SCR催化剂，其起燃温度一般在220℃左右，要达到更高的转化率，需要发动机的排气温度更高；
3.2.4.2、温度窗口
即催化剂的温度适用范围，温度窗口越大，即使用范围越广，也就是催化剂的性能高越好；
3.2.4.3、要使得催化剂的效能增加，达到NOx更大的转化率，需要更高的排气温度。
3.2.5、封装形式

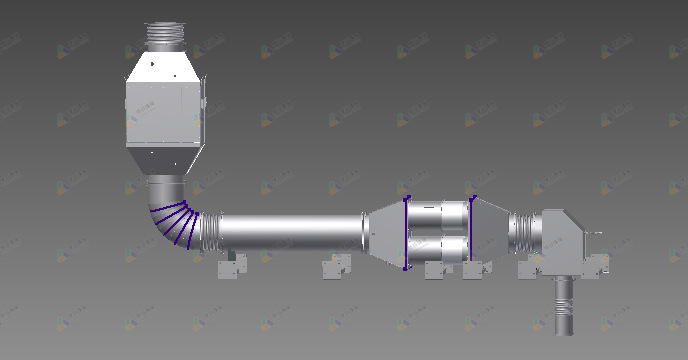

对于SCR催化剂，可以根据发动机排量的大小、安装的空间等要求，采用不同的封装形式，可以采用箱式或圆筒的结构，催化剂也可以根据载体的数量采取并联或串联或是混联。

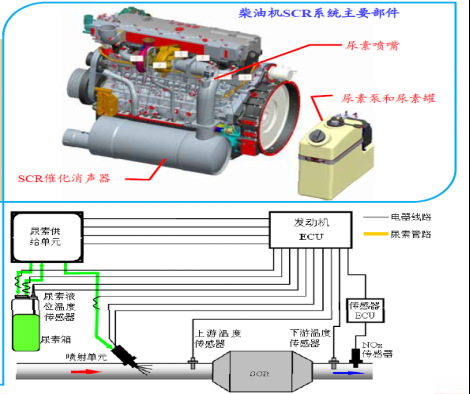

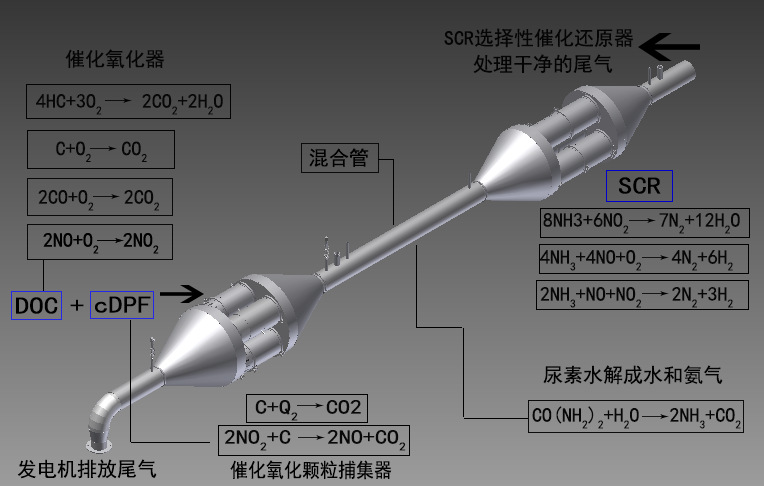

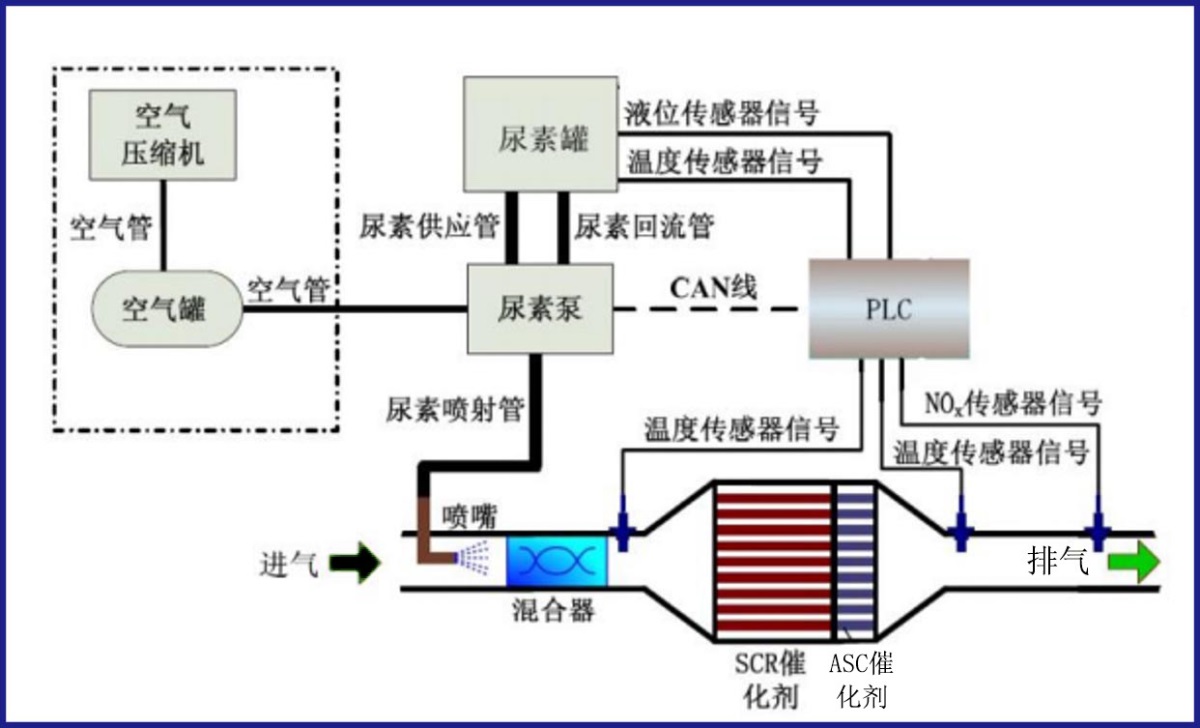

SCR技术是目前国际上主流高效去除尾气中NOx的技术路线。主要用于还原排气中的NOx，在一定温度范围内，催化剂将NOx分解成无害的氮气（N2）和水（H2O）,同时，在SCR催化剂的末端涂覆ASC（氨氧化催化剂），将未反应完全的氨气氧化，防止氨气泄露。以下是SCR系统的基本原理图。
在电控单元的控制下, 尿素泵将尿素溶液从尿素罐中抽出,尿素在压缩空气的引射作用下喷出,和压缩空气混合后经喷嘴雾化后喷入排气管道。电控单元根据废气流量、催化剂的温度和NOX浓度精确计算出所需的尿素溶液喷射量，尿素溶液在排气管道混合区遇高温尾气分解成氨气（NH3） 和水（H2O）, 与尾气充分混合后进入催化剂模块, 在催化反应区NH3 和NOX反应生成无害的氮气（N2）和水（H2O）, 最终通过排气管道排到大气中
化学反应原理：
尿素溶液分解如下：
CO（NH2）2 + H2O = 2NH3 + CO2
NOx的还原反应如下：
标准反应： 4NH3 + 4NO + O2 →4N2 + 6H2O
慢速反应： 6NO2 + 8NH3 →7N2 + 1 2H2O
快速反应： NO + NO2 + 2NH3 →2N2 + 3H2O
本系统采用的SCR催化剂的典型产品检验测试结果如下图，起燃温度低，在很宽的温度窗口表现优异。
4、设计原则
采用成熟可靠的工艺，在保证排放达标的前提下尽可能减少投资、降低运行成本；尽量利用原有的设备。
非标设备应符合国家或行业相关规范，并保证性能稳定、外表美观；
管道设备应采取必要防腐措施，延长使用寿命。
5、设计范围
根据厂方提供的设计参数，承担该工程的工艺、设备的选型、购买、安装、运行调试和培训操作人员。
6、运营成本计算
7、脱硝系统安装位置、尿素溶液存放问题
该套尾气净化系统的催化剂需要在在一定温度温情况下进行化学反应工作，需要发电机组带有负载且靠近发电机组涡轮增压出口处的排烟管安装位置为适宜。
SCR控制箱可安装于放电机房内内。计量器和尿素罐需要机房内部便宜安装或提前预留位置。
具体安装位置根据现场情况，我司会提前进场查勘，并与甲方友好协商。
尿素溶液安全性高，非易燃易爆且对人身无害，当环境温度达到 50℃时，只有非常少的游离氨产生，室内没有气味，绿谷专业定制304不锈钢尿素储存罐，且安装有阀组， 安全、方便、使用寿命长。
尿素罐容积按照甲方预留的空间设计，保证使用时长和更换频率更低。
绿谷公司简介：
东莞市绿谷环保科技有限公司主要从事环境治理方面的集噪音、废气、废水三废治理工程及其新型环保设备、环保产品的开发研制、生产销售、代理安装、测试验收等专业型环保公司。
本公司拥有一支专业的技术团队，有十年以上从事安装施工的安装服务团队。有专业的技术生产流程，工程过程管控制度。从产品品质、工程质量、施工进度、服务水平进行AAA的优化整合，通过提升技术力量、提高产品性价比，系统化工艺流程，模块化以及根据不同项目实现定制化服务对接。给客户带来高附加值，为客户解决技术施工中的难题，一起共同进步成长，为祖国的环境治理出一份绵薄之力！
所有设备采用工厂模块化生产，特殊产品可根据客户需求实现定制化生产。所有原材料、零部件采用国标化标准定位，设计理念采用合理、紧凑、性能优越为出发点。整合行业智慧，融合技术生产及国内外科研机构最新理念确保产品品质性能优越，解决客户的实际问题，致力为祖国的蓝天绿水、青草依依、人类的明天，环境的未来而奋斗。联系人：苏生13925898141、汪先生13826949750 。
部分设备图片：
发电机组烟气净化器
厨房火烟治理设备
厂房风机消声器

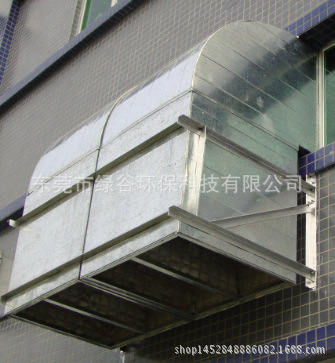

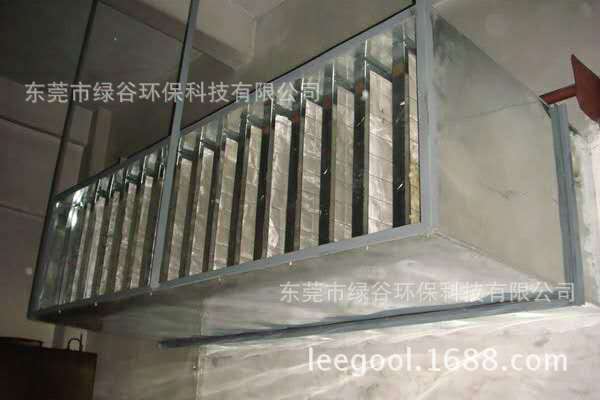

消音风槽

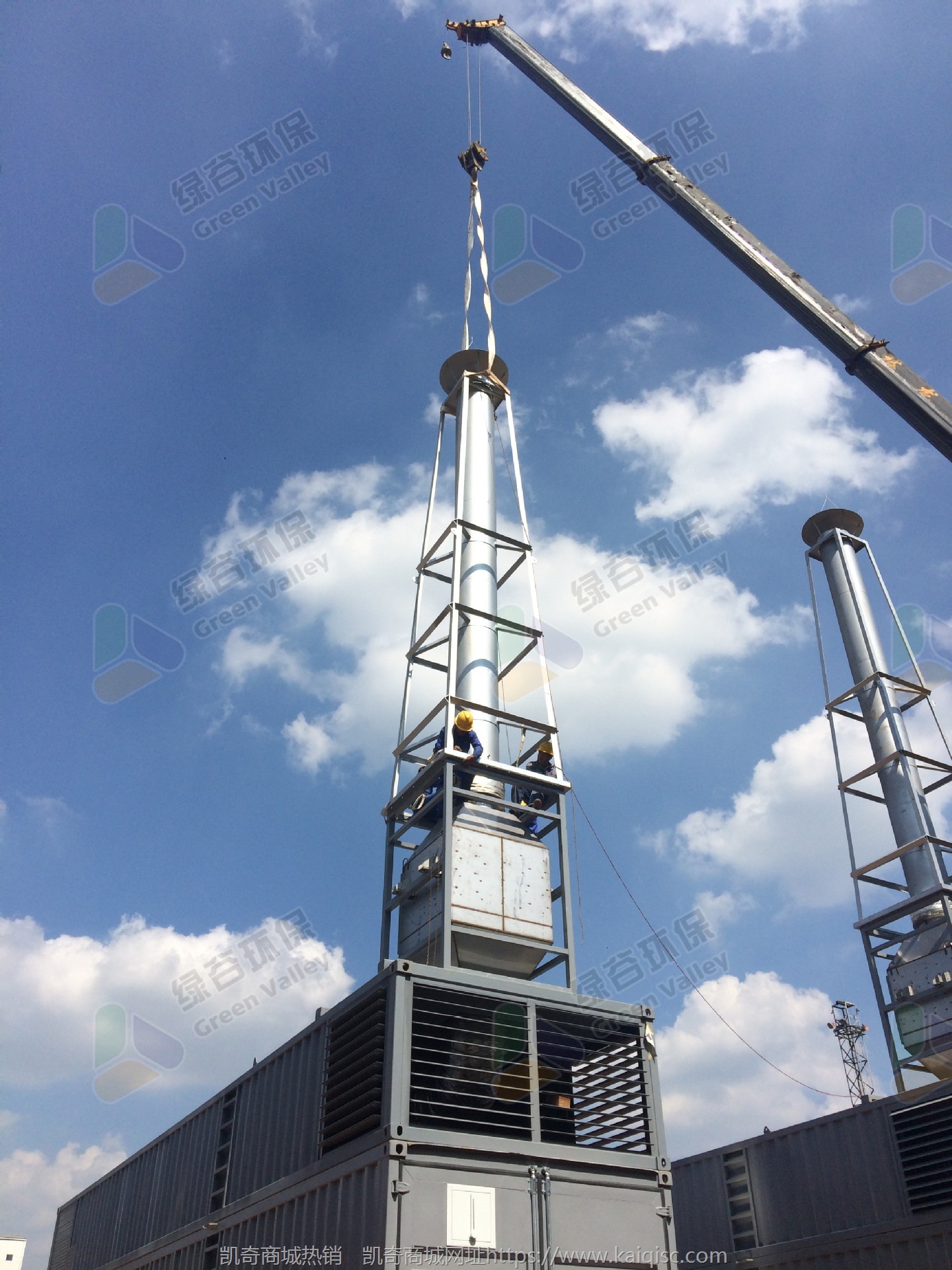

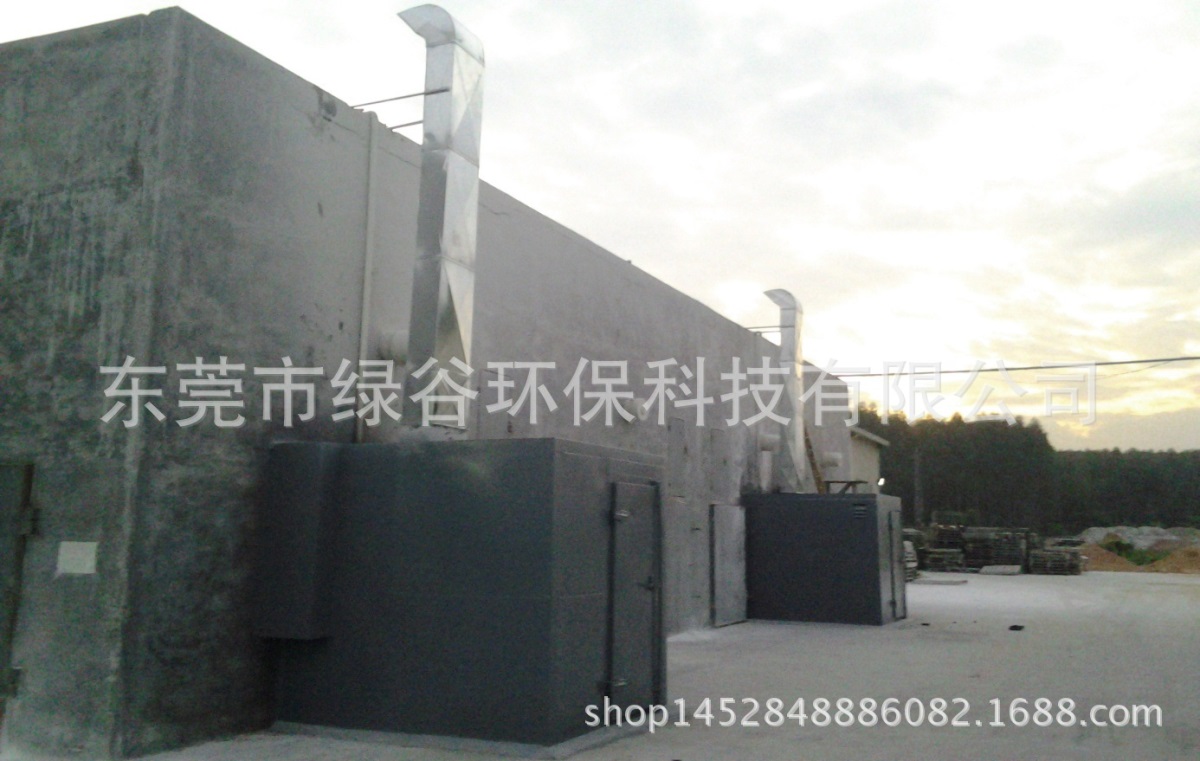

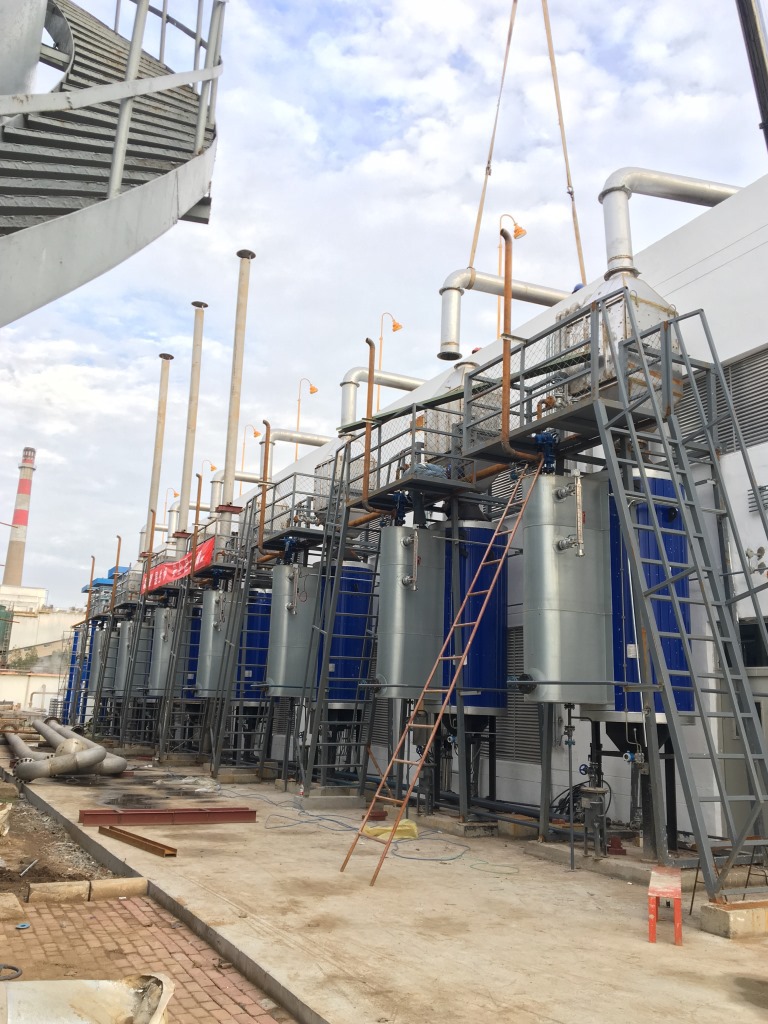

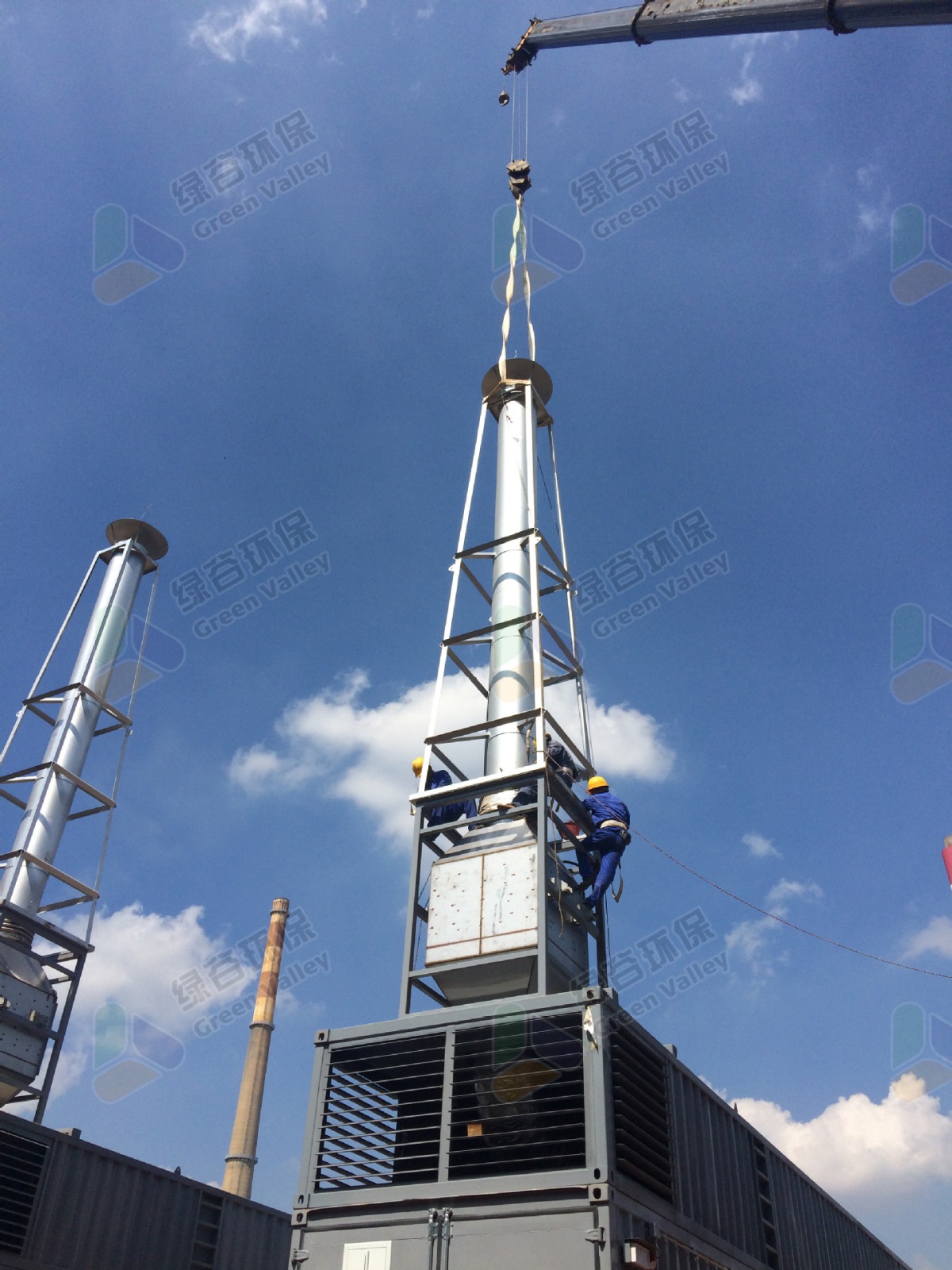

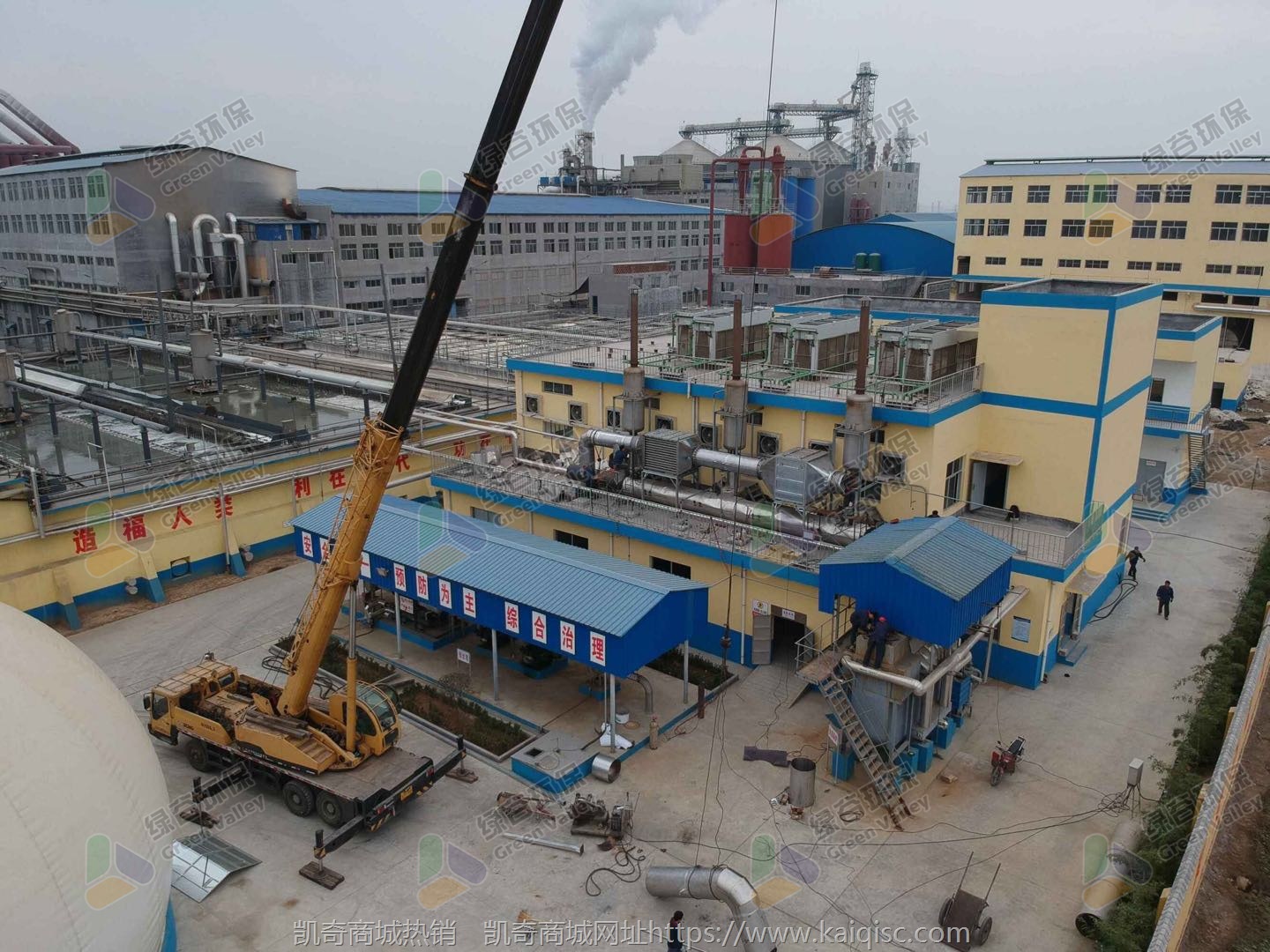

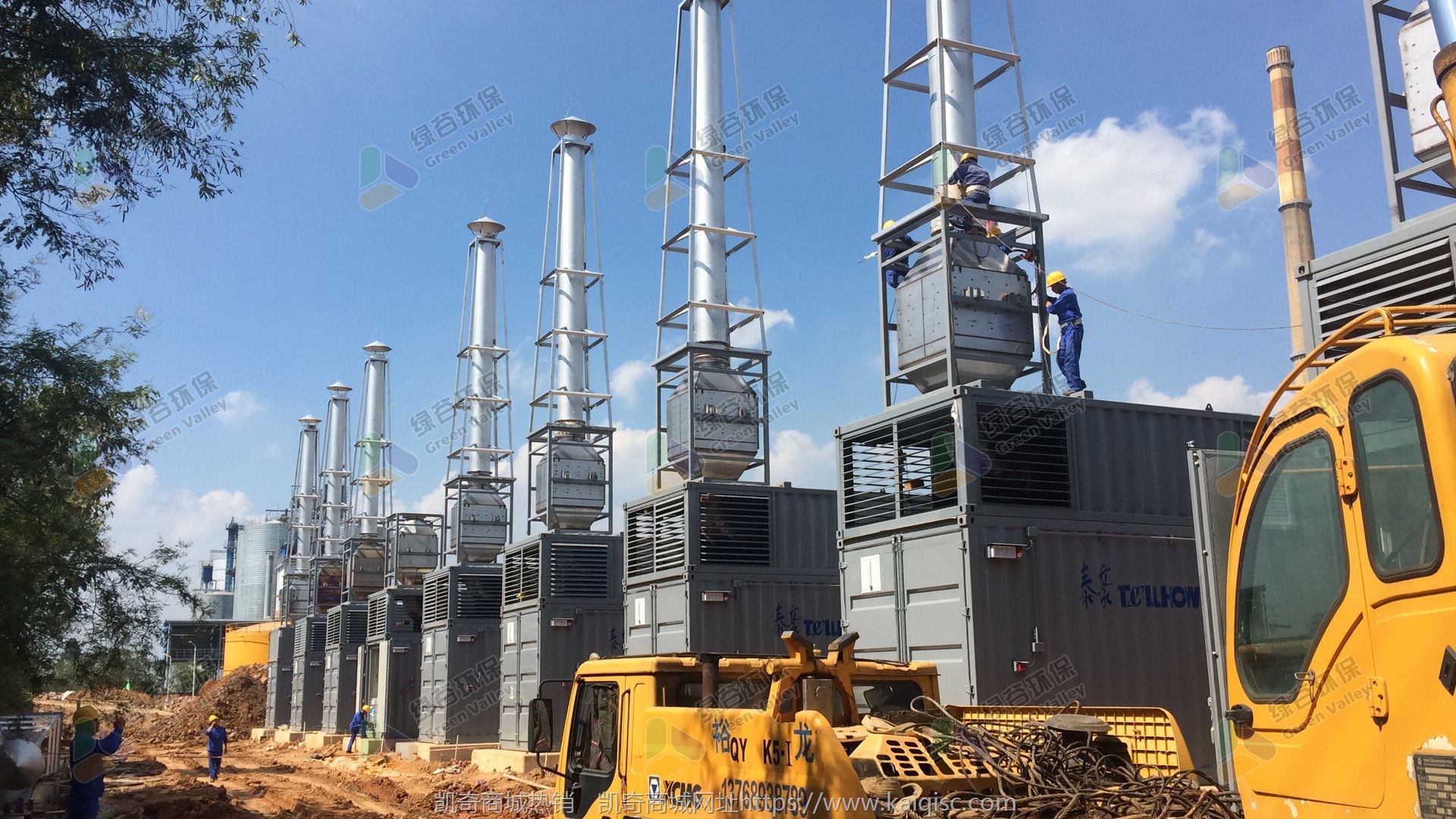

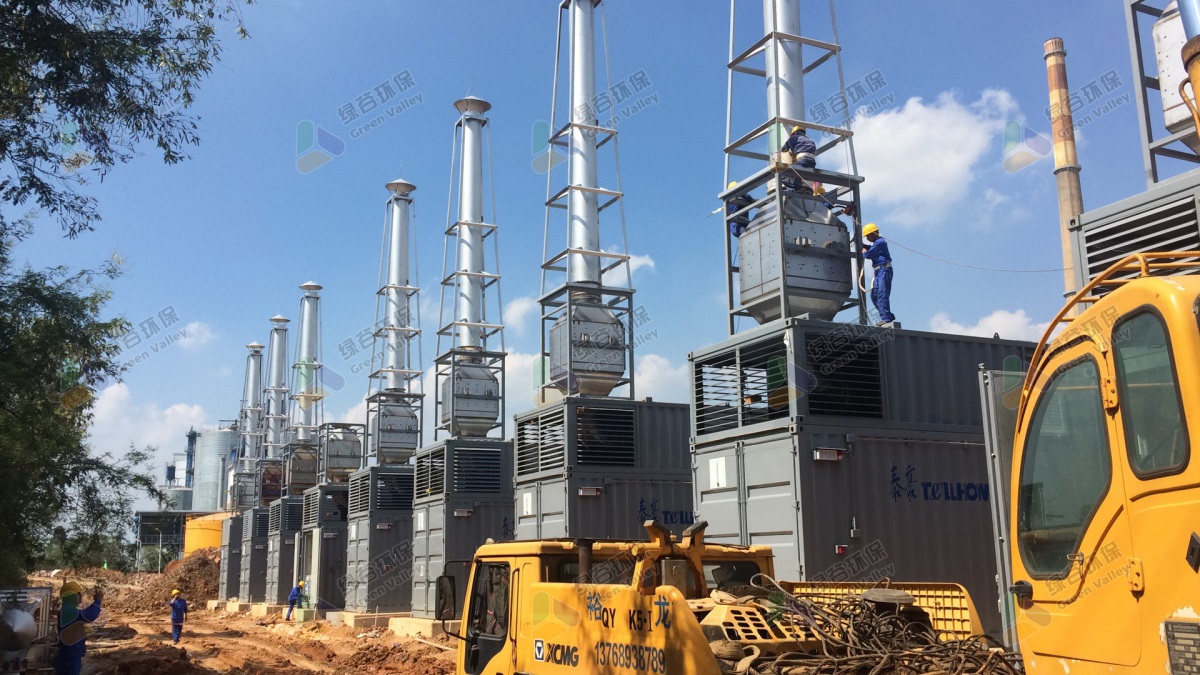

发电机房尾气治理工程实景图片
电镀废水治理工程实景图片
厨房火烟治理工程实景图片

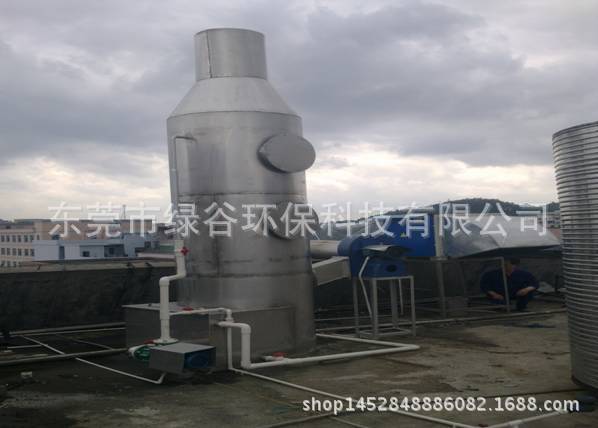

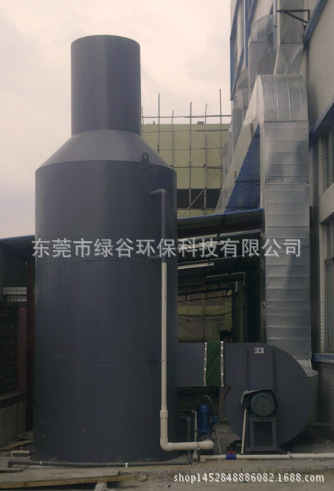

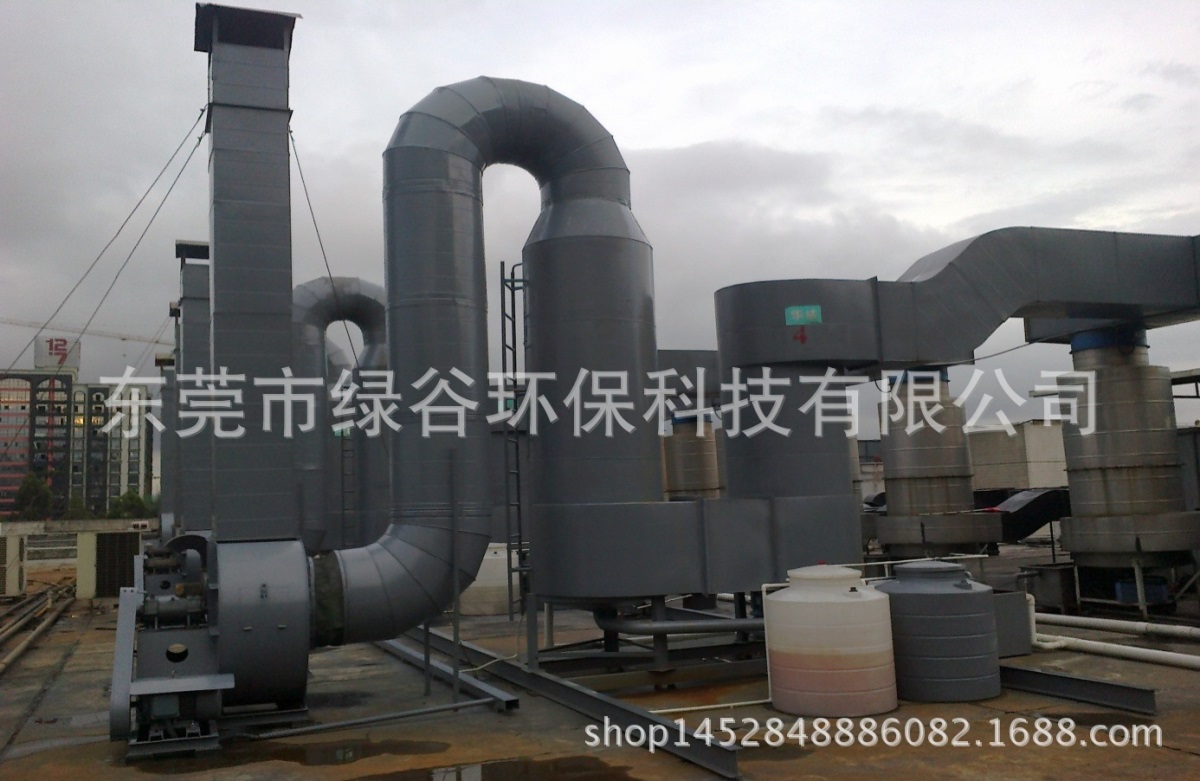

喷涂废气治理工程实景图片（喷淋工艺）
欢迎各界朋友莅临参观、指导和业务洽谈。
联系电话：苏生13925898141、汪生13826949750
